دینام خودرو چیست و چگونه کار می‌کند؟ بررسی تخصصی ساختار و وظایف
دینام خودرو به عنوان قلب سیستم برق‌رسانی، انرژی مکانیکی موتور را به الکتریسیته تبدیل می‌کند تا نیازهای الکتریکی خودرو را تامین و باتری را شارژ نگه دارد. در این مقاله، ساختار اجزا، نحوه عملکرد و اهمیت دینام در خودروهای مختلف بررسی می‌شود.
دینام خودرو چیست؟

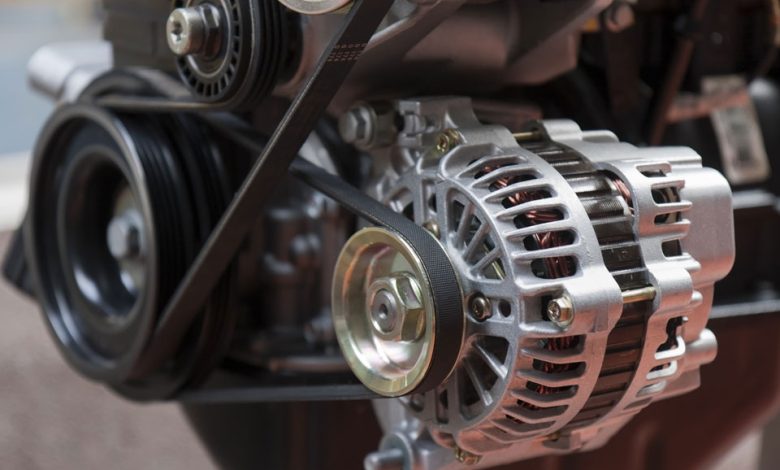

به گزارش خودران، دینام (آلترناتور) یک دستگاه تولیدکننده برق است که انرژی مکانیکی حاصل از چرخش موتور را دریافت کرده و آن را به انرژی الکتریکی تبدیل می‌نماید. این قطعه کلیدی، برق متناوب (AC) را تولید کرده و سپس آن را به برق مستقیم (DC) مناسب برای سیستم‌های الکتریکی خودرو و شارژ باتری تبدیل می‌کند. بدون دینام، خودرو تنها به شارژ محدود باتری وابسته خواهد بود که به سرعت تخلیه می‌شود و منجر به توقف عملکرد خودرو می‌گردد.
وظایف و عملکرد دینام خودرو
دینام دو وظیفه اصلی را بر عهده دارد:
- تامین برق سیستم‌های الکتریکی: با روشن شدن موتور، دینام برق مورد نیاز اجزایی مانند چراغ‌ها، برف‌پاک‌کن‌ها، سیستم صوتی، کولر، شیشه‌بالابرهای برقی، سیستم جرقه‌زنی و ماژول‌های کنترلی را فراهم می‌کند.
- شارژ باتری: دینام شارژ مصرف‌شده باتری (مانند انرژی لازم برای استارت اولیه) را جبران کرده و سطح شارژ را در حد مطلوب نگه می‌دارد. در مواقع مصرف بالای برق، باتری به عنوان پشتیبان عمل می‌کند، اما خرابی دینام منجر به تخلیه سریع باتری و توقف خودرو می‌شود.

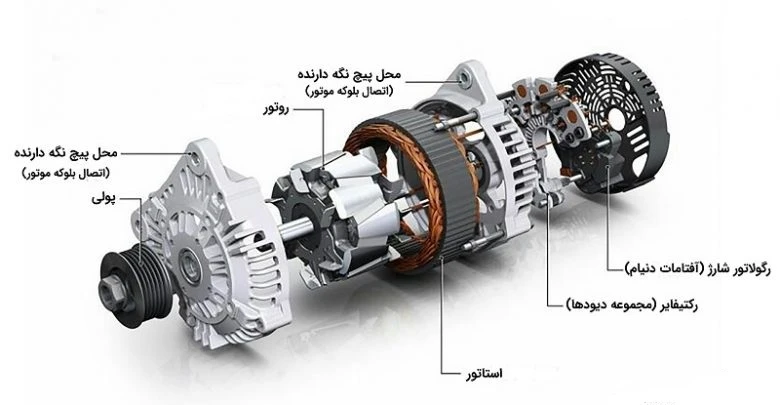

اجزای اصلی دینام خودرو
دینام از اجزای فنی متعددی تشکیل شده که هر کدام نقش خاصی در فرآیند تولید و تنظیم برق ایفا می‌کنند:
- روتور (قسمت چرخان): بخش متحرک دینام که به شفت متصل است و به عنوان آهنربای الکتریکی عمل می‌کند. شامل سیم‌پیچ دور هسته آهنی و قطعات انگشتی‌شکل است که میدان مغناطیسی متناوب (شمال و جنوب) ایجاد می‌کند. جریان میدان از طریق رینگ‌های لغزنده و زغال‌ها تامین شده و توسط رگولاتور ولتاژ کنترل می‌شود.
- استاتور (قسمت ثابت): هسته آهنی چندلایه با شیارهایی که سیم‌پیچ‌های مسی (آرمیچر) در آن قرار دارند. معمولاً شامل سه سیم‌پیچ با زاویه ۱۲۰ درجه برای تولید برق سه‌فاز است. عبور میدان مغناطیسی روتور از استاتور، جریان متناوب (AC) القا می‌کند. اتصالات استاتور می‌تواند به صورت Y (ستاره) برای دور پایین یا دلتا (مثلث) برای توان بالا باشد.
- پولی (قرقره): قطعه‌ای متصل به شفت روتور که از طریق تسمه (معمولاً تسمه مارپیچ در خودروهای مدرن یا Vشکل در مدل‌های قدیمی) به میل‌لنگ موتور وصل می‌شود. چرخش موتور را به روتور منتقل کرده و انرژی مکانیکی را فراهم می‌کند. پولی‌های پیشرفته (مانند OAP یا OAD) لرزش و فرسودگی را کاهش می‌دهند.
- پوسته (بدنه): ساخته‌شده از آلومینیوم ریخته‌گری تحت فشار، که تمام اجزا را محافظت می‌کند. این ماده سبک، غیرمغناطیسی و با قابلیت انتقال حرارت بالا است و به خنک‌سازی کمک می‌کند.
- یکسوساز (مبدل): مجموعه‌ای از دیودها که برق متناوب (AC) استاتور را به مستقیم (DC) تبدیل می‌کند. دیودها مانند شیرهای یک‌طرفه عمل کرده و گرمای تولیدشده را از طریق هیت‌سینک دفع می‌کنند.
- زغال‌ها (براش‌ها): قطعات کربنی که جریان میدان را از طریق رینگ‌های لغزنده به سیم‌پیچ روتور منتقل می‌کنند. عمر طولانی‌تری نسبت به مدل‌های قدیمی دارند و تنها جریان ضعیف میدان را جابه‌جا می‌کنند.
- بلبرینگ‌ها: در جلو و عقب شفت روتور قرار گرفته و چرخش نرم و کم‌اصطکاک روتور را تضمین می‌کنند، که این امر به افزایش کارایی و طول عمر دینام کمک می‌کند.
- رگولاتور ولتاژ: قطعه الکترونیکی که ولتاژ خروجی را در محدوده ایمن (۱۳.۵ تا ۱۴.۵ ولت برای سیستم‌های ۱۲ ولتی) نگه می‌دارد. با نظارت بر دور موتور و مصرف برق، جریان میدان روتور را تنظیم کرده و از آسیب به باتری و اجزای الکتریکی جلوگیری می‌کند. در خودروهای مدرن، ممکن است توسط ECU کنترل شود.
- فن خنک‌کننده: فن داخلی یا خارجی که هوا را از منافذ پوسته عبور داده و گرمای ناشی از اصطکاک و مقاومت الکتریکی را دفع می‌کند. تمیز نگه داشتن دینام برای عملکرد موثر فن ضروری است.
نحوه عملکرد دینام خودرو
عملکرد دینام بر پایه القای الکترومغناطیسی است و شامل مراحل زیر می‌شود:
۱. دریافت انرژی مکانیکی: با روشن شدن موتور، میل‌لنگ از طریق تسمه پولی را می‌چرخاند و روتور را به حرکت درمی‌آورد.
۲. تولید برق متناوب (AC): چرخش روتور میدان مغناطیسی متناوبی ایجاد می‌کند که بر اساس قانون فارادی، جریان AC سه‌فاز در سیم‌پیچ‌های استاتور القا می‌شود.
۳. تبدیل به برق مستقیم (DC): یکسوساز جریان AC را به DC تبدیل کرده و باتری نوسانات باقی‌مانده را صاف می‌کند.
۴. تنظیم ولتاژ: رگولاتور ولتاژ خروجی را بر اساس دور موتور و بار الکتریکی ثابت نگه می‌دارد و از نوسانات جلوگیری می‌کند.
جمع‌بندی
دینام خودرو به عنوان یک مولد برق پیشرفته، نقش حیاتی در تامین انرژی الکتریکی و حفظ شارژ باتری ایفا می‌کند و عملکرد صحیح آن ضامن کارکرد روان سیستم‌های الکتریکی خودرو است. با درک ساختار اجزا مانند روتور، استاتور و رگولاتور ولتاژ، و رعایت اصول عملکرد آن، می‌توان از خرابی‌های پرهزینه جلوگیری کرد. نگهداری منظم، بررسی تسمه و تمیز نگه داشتن فن خنک‌کننده، عمر مفید دینام را افزایش داده و ایمنی و کارایی خودرو را تضمین می‌نماید. در نهایت، در صورت بروز نشانه‌های نقص، مراجعه به متخصصان مجاز ضروری است تا از آسیب‌های بیشتر به سیستم برق‌رسانی جلوگیری شود.
سوالات متداول (FAQ)
۱. علائم رایج خرابی دینام خودرو چیست؟
نشانه‌هایی مانند کم‌نور شدن چراغ‌ها، سوسو زدن لامپ‌ها، صدای غیرعادی از موتور یا تخلیه سریع باتری می‌تواند نشان‌دهنده مشکل در دینام باشد.
۲. چگونه می‌توان عمر دینام را افزایش داد؟
با بررسی منظم تسمه، جلوگیری از بار اضافی الکتریکی (مانند نصب تجهیزات غیراستاندارد) و تمیز کردن دورهای از گردوغبار، عمر دینام را می‌توان طولانی‌تر کرد.
۳. آیا تعویض دینام نیاز به تنظیمات خاصی دارد؟
بله؛ پس از تعویض، باید ولتاژ خروجی با دستگاه اندازه‌گیری شود و تسمه با کشش مناسب تنظیم گردد تا عملکرد بهینه حفظ شود.
۴. تفاوت دینام خودروهای قدیمی و مدرن چیست؟
دینام‌های مدرن اغلب با رگولاتور داخلی و فن‌های پیشرفته‌تر هستند و کارایی بالاتری در دورهای پایین دارند، در حالی که مدل‌های قدیمی ممکن است نیاز به تنظیم دستی داشته باشند.
۵. در صورت خرابی دینام، آیا می‌توان با باتری تنها مسافت طولانی پیمود؟
خیر؛ باتری تنها برای چند دقیقه یا کیلومتر کافی است و بدون دینام، سیستم‌های الکتریکی به سرعت از کار می‌افتند.
۶. هزینه تقریبی تعمیر یا تعویض دینام چقدر است؟
بسته به مدل خودرو، هزینه تعمیر از ۵۰۰,۰۰۰ تا ۲,۰۰۰,۰۰۰ تومان و تعویض از ۲,۰۰۰,۰۰۰ تا ۵,۰۰۰,۰۰۰ تومان متغیر است، اما بررسی دقیق توسط متخصص ضروری است.
